CCTV 설치방법 에 대해 알아볼까요~

CCTV에 대한 전문지식이 없으면 CCTV를 직접 설치 한다는게 쉬운일은 아닌데요.

어떤 케이블을 써야 하는지, 케이블을 어떻게 연결해야 하는지, CCTV 종류도 천차만별 인데 어떤 카메라를

사용해야 하는지, 등등 한두가지 고민 해야될게 아니에요. CCTV 설치방법 정말 어렵죠?

​

케이블과 카메라를 결정했다 하더라도, CCTV 설치를 어떻게 해야 하는지 전원은 어떤걸 쓰고 어떻게

연결해야 하는지, 등등.. 그래도 포기하지 않고 조금씩 배워나가면 CCTV 설치방을 어느정도 알아 나가지 않을까 생각해 보네요.

​

CCTV 설치방법을 배워놓으면 우리 가정이든 점포든, 아니면 야외 과수원이든 내가 설치하고자

하는곳에 자신있게 설치 할수 있고, 내주위에서 카메라 설치하고자 할때 도움을 줄수도 있어요.

그럼 하나씩 한번 알아볼까요?​

​

CCTV 케이블 확인

케이블 종류



CCTV 설치방법중 먼저 알아야 할것은 카메라 종류에 따라 아날로그 카메라는CCTV전용 케이블을 사용할도

있고, 네트워크 카메라는 UTP 케이블을 사용할수 있어요.​

​

전용 케이블

전용 케이블은 피복을 벗기면 전원선(빨강,검정)이 고,

영상선(흰색에 구리빛 실드선) 이렇게 4가닥 같은 3가닥이 있어요.​

​

UTP 케이블



다들 아시겠지만 UTP 케이블은 인터넷 선이라고 많이들 부르죠?

피복을 벗기면 8가닥 선이 색깔별로 나눠지죠.​

​

케이블 연결

전용 케이블 연결

전용 케이블의 전원선(빨강,검정)은 종단 케이블의 전원선(빨강,검정)을 같은색으로 연결하고

전용 케이블의 영상 흰색은 종단 케이블의 노란색과, 실드선은 실드선끼리 연결 하시면 되요.

카메라 쪽이든 녹화기 쪽이든 동일합니다.​

​

UTP 케이블 연결

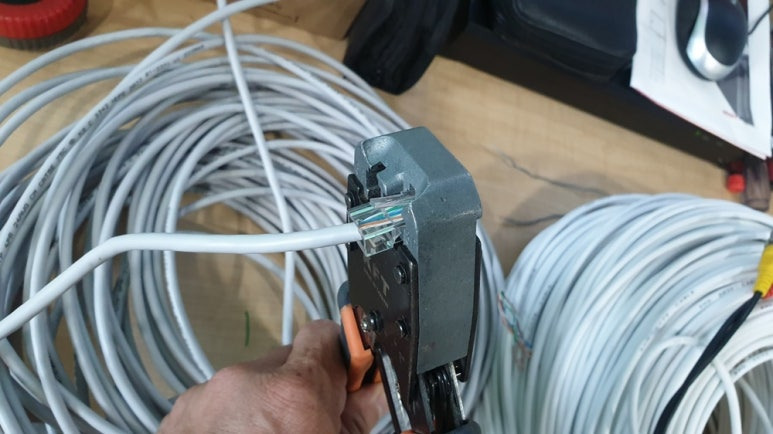

UTP 케이블은 전용 케이블과 달리 RJ45 라는 콘넥터와 공구가 필요해요.

케이블은 흰주,주,흰녹,청,흰청,녹,흰갈,갈 순으로 배열해서 툴이라는 공구로 찝어줘야 하죠.​

​

카메라 설치

실내 카메라 천정 부착

하얀색 천정에 하얀색 카메라가 설치되어 있어요.

너무나 깔끔하게 케이블이 하나도 안보이게 하는게 기술이죠~

초보자들은 어려운 부분이 있지만 그럴땐 노출도 생각해 봐야겠죠?​

​

실내 카메라 브라켓 사용

천정이 아닌 이러한 레이스웨이에 설치 할때도 있는데 그럴땐 벽부형 브라켓을 이용한 CCTV 설치방법이 있어요.​

​

실외 카메라 1

실외 카메라는 보다시피 외부쪽에 설치하기 때문에 박스를 설치해서 접속 부위가 물이들어가지 않도록

해줘야 하지요. 정말 깔끔하게 설치 되었네요.​

​

실외 카메라 2

실외 벽부형 카메라도 마찬가지로 박스를 이용하여 방수역활도 하고 카메라 각도 조정하는것도

조금은 양호하게 설치하는 CCTV 설치방법도 있어요.​

​

녹화기 & 모니터

녹화기 연결

노란색 젠더는 카메라와 연결된 케이블, 파란색은 모니터와 연결된 케이블 하얀색 케이블은 네트워크 케이블 일명 인터넷 선 이에요.​

​

모니터 화면

모니터에 보이는 화면은 실내 1개, 실외3개 카메라가 연결되어 있어요.

앞 주차장쪽은 입구쪽을 비롯 사각지역이 없이 잘 설치되었네요.​

​

꿀팁

하이브리드 녹화기라고 있는데요 그 녹화기는 옛날 아날로그 카메라하고 지금의 디지털 카메라하고

호환되는 녹화기여서 혹시 옛날 카메라가 있다면 참고해서 비용절감 하세요~​

​

주의사항

전원선과 영상선 연결할때 카메라쪽과 녹화기쪽은 꼭!꼭! 동일한 색상으로 동일하게 연결해 주세요.

그렇지 않으면 모니터에 카메라 영상이 안나와요..​

​

장.단점

전문업체에 의뢰를 안하고 직접 설치하면 비용절감에 있어서 장점이지만

2~3시간이면 끝날 작업이, 직접하다보면 4~5시간 이상 걸릴수 있다는게 가장큰 단점 이네요.

​

​

CCTV 설치방법 잘 보셨나요?

전문성을 요구하는 설치작업이 어렵다면 어렵고, 큰맘먹고 따라하면 해볼수있는 작업이에요.
